Programy CAM: przegląd i wybór oprogramowania

Programy CAM (Computer Aided Manufacturing) zamieniają model detalu w program dla obrabiarki: na podstawie geometrii z CAD generują ścieżki narzędzi, sprawdzają je w symulacji i przez postprocesor zapisują w kodzie G dla konkretnej maszyny. W tym przewodniku wyjaśniamy, jak działa system CAM, jakie ma funkcje, czym różnią się SolidCAM, Mastercam, hyperMILL, WORKNC i VISI oraz jak wybrać oprogramowanie CAM do własnego parku maszynowego.

CAM, czyli komputerowe wspomaganie produkcji

CAM to komputerowe wspomaganie produkcji: oprogramowanie, które planuje obróbkę i przygotowuje dane sterujące dla maszyn CNC. W praktyce warsztatu oznacza to program, który z modelu 3D albo rysunku tworzy operacje, dobiera narzędzia, liczy ścieżki i oddaje gotowy plik dla sterowania obrabiarki.

Encyklopedia Britannica opisuje Computer Aided Manufacturing jako wykorzystanie komputerów do planowania, sterowania i zarządzania produkcją, a połączenie projektowania z technologią nazywa po prostu CAD/CAM. Historia zaczyna się po II wojnie światowej: w laboratorium serwomechanizmów MIT zbudowano pierwszą frezarkę sterowaną numerycznie, a od 1956 roku zespół Douglasa T. Rossa rozwijał tam język APT do automatycznego programowania obrabiarek. W 1957 roku Patrick Hanratty napisał w General Electric system PRONTO, uznawany za jeden z pierwszych komercyjnych programów do sterowania numerycznego.

CAD CAM CAE: trzy warstwy jednego procesu

CAD, CAM i CAE to trzy warstwy jednego procesu. CAD (Computer Aided Design) służy do projektowania geometrii, CAE do obliczeń inżynierskich, czyli wytrzymałości, przepływów i drgań, a CAM do technologii obróbki. Zmiana modelu w CAD przenosi się do CAM, który przelicza ścieżki bez rysowania wszystkiego od nowa.

Dla zakładu obróbki skrawaniem najważniejsza jest warstwa CAM, bo to ona decyduje o czasie maszynowym i jakości detalu. CAE przydaje się głównie konstruktorom, choć część pakietów liczy już także obciążenia narzędzia i drgania podczas skrawania.

Jak działa system CAM: od modelu do kodu G

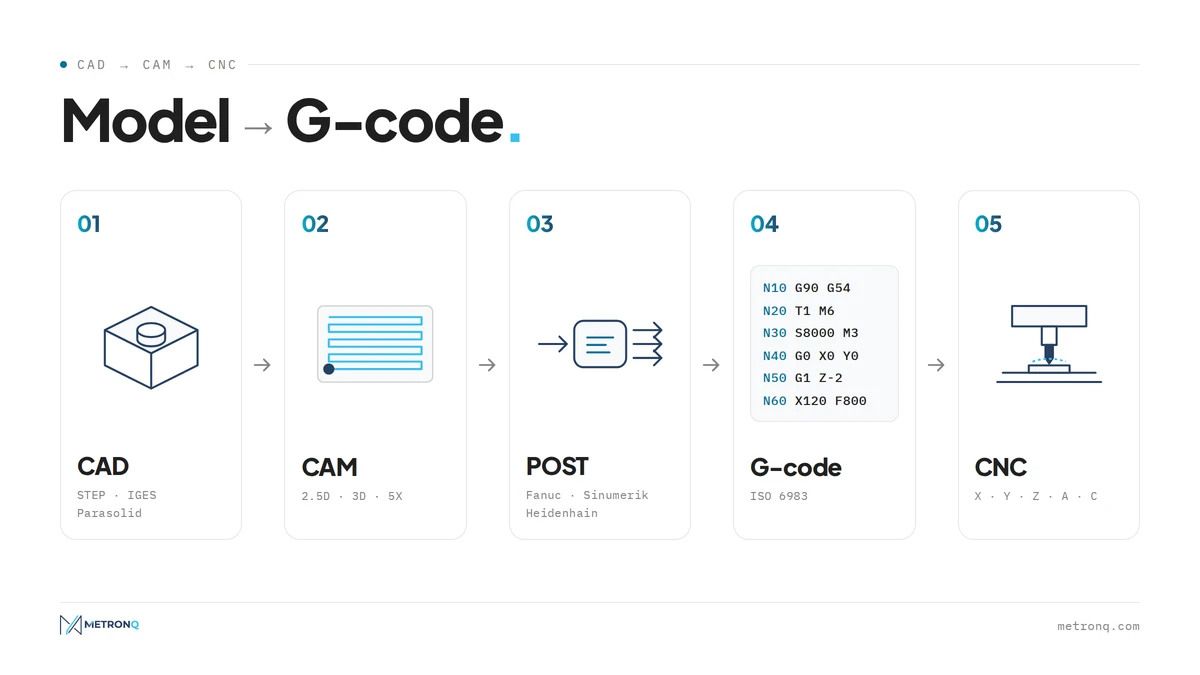

System CAM prowadzi technologa przez stałą sekwencję kroków: wczytanie modelu, ustawienie bazy i półfabrykatu, wybór narzędzi, zaplanowanie operacji, generowanie ścieżki narzędzia, symulację i postprocesor. Wynikiem jest plik z kodem G w formacie ISO 6983, który trafia bezpośrednio do sterowania obrabiarki.

1. Import modelu. Najczęściej STEP, rzadziej IGES albo Parasolid. Format STEP AP242 przenosi już tolerancje i oznaczenia wprost w modelu, co według NIST skraca odtwarzanie danych z rysunku.
2. Baza i półfabrykat. Układ współrzędnych detalu, mocowanie i wymiar surówki, od którego liczy się materiał do zdjęcia.
3. Biblioteka narzędzi. Frezy, wiertła i oprawki z wymiarami, wysięgiem i parametrami skrawania.
4. Operacje i generowanie ścieżki narzędzia. Planowanie, kieszenie, kontury, wiercenie, gwintowanie; program przelicza trajektorię z dojazdami, wejściami i przejściami.
5. Symulacja i postprocesor. Kontrola kolizji, a potem zapis ścieżek w języku konkretnego sterowania.

Ostatni krok wykonuje postprocesor, który zamienia neutralny zapis ścieżek z CAM na kod G zrozumiały dla konkretnej maszyny i sterowania. Autodesk w przewodniku po postprocesorach wprost zaleca osobny postprocesor dla każdej obrabiarki, bo jedno sterowanie obsługuje interpolację kołową, a inne wymaga rozbicia łuków na odcinki.

Generowanie ścieżki narzędzia to dopiero połowa pracy, bo dobry postprocesor to warunek, żeby program z CAM wszedł na maszynę bez ręcznych poprawek. Jak czytać wynikowy kod, opisujemy w artykule o kodzie G i programowaniu CNC.

Symulacja obróbki CNC w programie CAM pokazuje zdejmowanie materiału i kolizje narzędzia z detalem, ale zwykle sprawdza ścieżkę przed postprocesorem. Pełna symulacja maszyny czyta już gotowy kod G tak jak sterowanie, z kinematyką obrabiarki, uchwytami i wyłącznikami krańcowymi osi.

Druga metoda wyłapuje błędy, których pierwsza nie widzi: przekroczenie zakresu osi, kolizję głowicy ze stołem czy złe podejście przy obróbce 5-osiowej. Przy drogich detalach i maszynach wieloosiowych symulacja obróbki CNC na kodzie G jest tańsza niż jedno rozbite wrzeciono.

Główne funkcje oprogramowania CAM

Główne funkcje oprogramowania CAM to strategie obróbki 2,5D, 3D i 5-osiowej, toczenie i tokarko-frezowanie, obróbka elektroerozyjna, symulacja, biblioteki narzędzi i postprocesory. Systemy różnią się nie listą funkcji, która wygląda podobnie u wszystkich, tylko jakością strategii zgrubnych, wygodą pracy i obsługą konkretnych maszyn.

Kalkulatory parametrów w CAM odpowiadają temu, co anglojęzyczne programy nazywają feed and speed calculators; szybkie przeliczenie bez licencji daje też nasz kalkulator parametrów skrawania. Nesting w programach CAM do cięcia układa detale w arkuszu tak, żeby zostało jak najmniej odpadu.

Najwięcej czasu oszczędzają dziś ścieżki adaptacyjne, czyli zgrubne strategie ze stałym opasaniem narzędzia: frez pracuje na pełnej długości ostrza, z małą szerokością skrawania i wysokim posuwem. Każdy producent ma własną nazwę: iMachining w SolidCAM, Dynamic Motion w Mastercam, 3D Adaptive w Autodesk Fusion.

Dane producentów mówią o skróceniu zgrubnej obróbki nawet o kilkadziesiąt procent, ale badania są ostrożniejsze. W pracy Amaro i współautorów (2020) frezowanie trochoidalne stali duplex dało wydajność 23,7 cm³/min wobec 17,2 cm³/min przy tej samej trwałości narzędzia, a zespół Grossa (2020) nie stwierdził mniejszego zużycia narzędzia w badanych geometriach.

Automatyczne generowanie programów

Automatyczne generowanie programów obróbki polega na tym, że CAM sam rozpoznaje cechy detalu, czyli otwory, kieszenie i gwinty, i dobiera do nich operacje z bazy wiedzy zakładu. Siemens nazywa to obróbką opartą na cechach (feature based machining), CAMWorks ma bazę TechDB, a technolog tylko zatwierdza i poprawia propozycję.

Od 2024 roku producenci dokładają do tego sztuczną inteligencję: Siemens NX proponuje strategie dla wskazanej ściany, CAM Assist firmy CloudNC działa jako dodatek do kilku systemów, a ESPRIT EDGE dostał w 2026 roku moduł ProPlanAI. Deklarowane oszczędności czasu generowania programów pochodzą od producentów i nie mają jeszcze niezależnych pomiarów.

Grafika: MetronQ

Programy CAM: przegląd systemów na rynku

Programy CAM i programy CAD CAM dzielą się na zintegrowane z CAD, działające w oknie programu do projektowania, oraz samodzielne, z własnym modelerem i importem plików. Poniżej zestawiamy najpopularniejsze rozwiązania CAD CAM w polskich zakładach, z właścicielem i specjalizacją; ceny podaje się zwykle tylko w ofercie od dystrybutora.

SolidCAM

SolidCAM to system CAM izraelskiej firmy założonej w 1984 roku, działający wewnątrz SOLIDWORKS i Solid Edge, a jako InventorCAM także w Autodesk Inventor. Technolog programuje obróbkę w tym samym oknie, w którym powstał model, więc zmiana geometrii od razu aktualizuje operacje.

Znakiem rozpoznawczym tego systemu jest iMachining, opatentowana strategia zgrubna ze stałym opasaniem, w wersji 2D i 3D, z kreatorem dobierającym parametry do materiału i maszyny. Producent podaje skrócenie czasu cyklu do 70% i nawet pięciokrotnie dłuższą trwałość narzędzi, ale to dane z materiałów producenta, nie z niezależnych testów. System obejmuje też toczenie, tokarki Swiss, tokarko-frezarki i obróbkę 5-osiową.

Licencje SolidCAM

Licencje SolidCAM są modułowe: zakład zaczyna zwykle od frezowania 2,5D i toczenia, a potem dokupuje 4 i 5 osi, iMachining, tokarko-frezowanie, Swiss, drut albo moduł CAM Assist. Licencja wieczysta występuje w wersji na jedno stanowisko albo sieciowej, a obok niej jest licencja terminowa na 12 miesięcy.

Licencję zabezpiecza klucz sprzętowy albo klucz programowy, a licencja sieciowa działa przez serwer licencji. Roczna subskrypcja serwisowa daje nowe wersje, wsparcie i szkolenia online. Do nauki jest bezpłatna wersja Maker, wyłącznie do zastosowań niekomercyjnych. W Polsce system sprzedaje autoryzowany dystrybutor Premium Solutions Polska.

Mastercam i hyperMILL

Mastercam to samodzielny system CAD/CAM amerykańskiej firmy CNC Software, od 2021 roku należącej do szwedzkiego Sandvika. Obejmuje frezowanie, toczenie, tokarko-frezarki, tokarki Swiss, frezarki do drewna i obróbkę elektroerozyjną drutem, a do nauki jest bezpłatna wersja edukacyjna.

Jego strategie Dynamic Motion utrzymują stałe obciążenie ostrza i według producenta skracają zgrubną obróbkę o 25-75%. Program jest dostępny w subskrypcji albo jako licencja wieczysta z utrzymaniem. Wersja działająca wewnątrz SOLIDWORKS została wycofana z końcem 2022 roku.

hyperMILL to system CAM niemieckiej firmy OPEN MIND Technologies, należącej do grupy Mensch und Maschine, znany przede wszystkim z obróbki 5-osiowej. Działa jako samodzielny program z własnym modułem CAD albo wewnątrz SOLIDWORKS i Inventora, obejmuje frezowanie 2,5D, 3D i 5 osi oraz toczenie.

Pakiet MAXX Machining łączy trzy technologie: wydajną obróbkę zgrubną, wykańczanie frezami beczkowymi i 5-osiowe wiercenie po spirali. Frezy beczkowe o dużym promieniu pozwalają wykańczać ściany form i łopatek większymi krokami, więc skracają obróbkę wykańczającą.

WORKNC

WORKNC to system CAM firmy Hexagon dla narzędziowni: do form, tłoczników i matryc obrabianych na 2 do 5 osiach. Jest niezależny od CAD, czyli wczytuje modele z dowolnego systemu, a ścieżki liczy w dużej mierze automatycznie, z ustawieniami domyślnymi dobranymi pod obróbkę form.

WORKNC trafił do Hexagonu w 2014 roku razem z firmą Vero Software, wraz z VISI, Edgecam i Alphacam. Wersja 2026.1 dodała obróbkę resztek 3+2 z uwzględnieniem kinematyki maszyny. Dla zakładu, który robi głównie formy, WORKNC skraca programowanie bardziej niż system ogólny.

VISI

VISI to pakiet CAD/CAM/CAE firmy Hexagon dla narzędziowni, zbudowany z modułów: modelowanie, projekt formy, elektrody, wykrojniki postępowe, analiza wtrysku, ścieżki 2,5D, 3D i 5 osi oraz cięcie drutem. W jednym programie konstruktor projektuje formę, sprawdza wtrysk, a technolog przygotowuje obróbkę.

Dla narzędziowni ważne jest, że VISI łączy projekt formy z technologią jej wykonania, więc elektrody i płyty formy powstają w tym samym pliku co model wypraski.

Wśród pozostałych rozwiązań CAD CAM Autodesk Fusion łączy CAD, CAM i CAE w chmurze: od obróbki 2D do pełnych 5 osi, z toczeniem i edytowalnymi postprocesorami, za około 680 USD rocznie według cennika Autodesk z 2026 roku. PowerMill, przejęty przez Autodesk wraz z firmą Delcam w 2014 roku, służy do złożonych form i obróbki 5-osiowej.

Siemens NX CAM działa w tym samym środowisku co NX CAD i opiera się na obróbce według cech. ESPRIT EDGE jest mocny w tokarkach Swiss i maszynach wielozadaniowych, a CAMWorks firmy HCL działa wewnątrz SOLIDWORKS i Solid Edge; jego wersja SOLIDWORKS CAM jest dołączona do subskrypcji SOLIDWORKS.

Oprogramowanie CAD CAM: zintegrowane czy samodzielne

Oprogramowanie CAD CAM zintegrowane działa w programie do projektowania, więc ścieżki są związane z modelem i aktualizują się po każdej zmianie. Systemy samodzielne wczytują pliki z dowolnego CAD i lepiej sprawdzają się w zakładach usługowych, które dostają modele od wielu klientów w różnych formatach.

Wybór rozwiązania CAD CAM zależy od tego, kto projektuje. Producent własnych wyrobów, który pracuje w SOLIDWORKS albo Inventorze, zyska najwięcej na systemie zintegrowanym, kompatybilnym z oprogramowaniem CAD konstrukcji. Zakład usługowy częściej wybiera system samodzielny, bo i tak pracuje na plikach STEP od klientów, a jedna licencja obsługuje modele z każdego źródła.

Zaawansowane oprogramowanie CAD CAM

Zaawansowane oprogramowanie CAD CAM zaczyna się tam, gdzie kończą się 3 osie: symultaniczna obróbka 5-osiowa, tokarko-frezarki z dwoma wrzecionami, symulacja całej maszyny na kodzie G i automatyczne programowanie na podstawie cech. Taki pakiet kosztuje wielokrotnie więcej niż wersja 2,5D, więc kupuje się go pod konkretne detale.

Przy dużej złożoności projektów, czyli wielu zamocowaniach, głębokich formach albo cienkich ścianach, oszczędność czasu programowania i mniejsze ryzyko kolizji szybko pokrywają koszt licencji. Przy prostych płytach i wałkach wystarczą tańsze programy CAD CAM z modułem 2,5D albo programowanie na maszynie, bo gotowe programy CNC dla prostych detali powstają szybciej przy sterowaniu.

Darmowy program CAD i CAM: co jest naprawdę za darmo

Darmowy program CAD i CAM do użytku firmowego to w praktyce FreeCAD z modułem CAM; pozostałe bezpłatne wersje są ograniczone do nauki albo zastosowań niekomercyjnych. Fusion dla użytku osobistego, wersje edukacyjne komercyjnych systemów i Onshape Free nie mogą być legalnie używane do zleceń zakładu.

FreeCAD w wersji 1.0 z listopada 2024 roku zmienił nazwę modułu Path na CAM i dostał nowy symulator, a wersja 1.1 z marca 2026 roku nową bibliotekę narzędzi. Fusion w licencji osobistej ma limit przychodu, 10 aktywnych dokumentów i tylko obróbkę 2,5D i 3-osiową. Onshape Free udostępnia wszystkie dokumenty publicznie, a moduł CAM Studio jest dopiero w płatnym planie Professional.

Wydajność maszyn CNC i złożoność projektów: kiedy CAM się opłaca

CAM opłaca się wtedy, gdy czas pisania programu na maszynie albo ręcznie przekracza czas programowania w systemie, czyli przy detalach 3D, wielu zamocowaniach i powtarzalnych seriach. Wydajność maszyn CNC rośnie, bo obrabiarka nie stoi, gdy operator pisze program, a ścieżki adaptacyjne skracają obróbkę zgrubną.

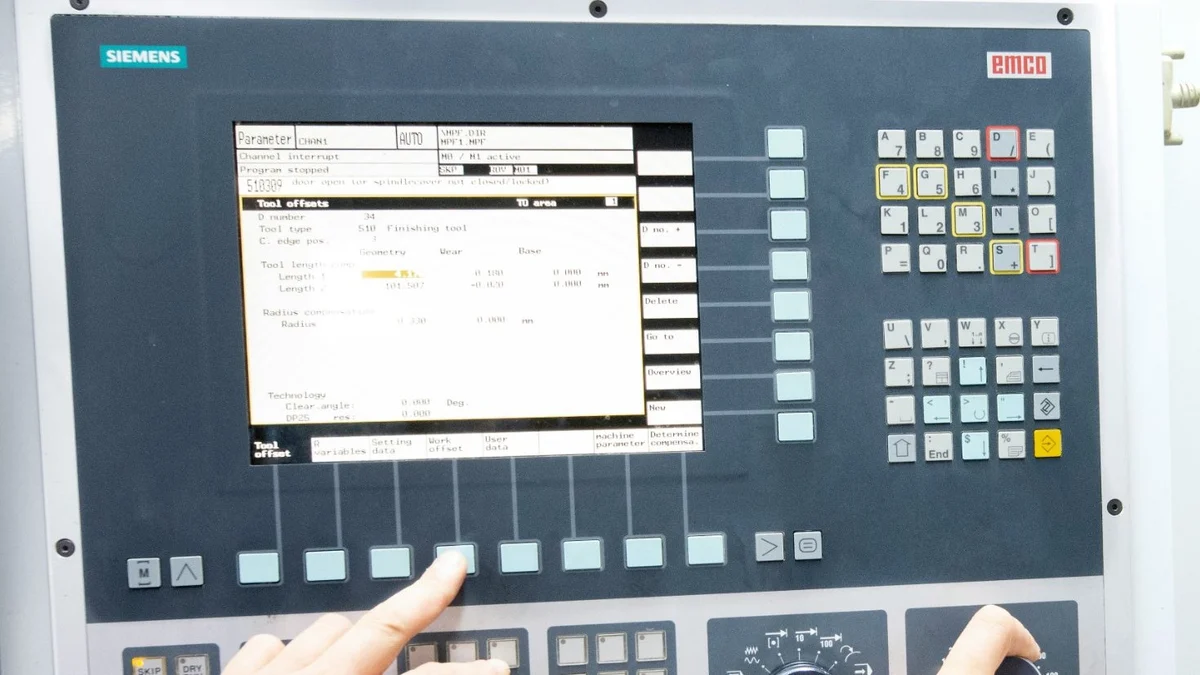

Proste detale, takie jak wałek z dwoma fazkami czy płyta z czterema otworami, szybciej zaprogramować bezpośrednio na sterowaniu albo cyklami konwersacyjnymi. Różne drogi tworzenia programu, od ręcznego kodu po pełny łańcuch CAD/CAM, porównujemy w artykule o tym, jakie programy CNC są potrzebne w zakładzie i jak wygląda programowanie maszyn CNC na każdym z poziomów.

Czas programowania CAM jest też pozycją w cenie detalu. W wycenie MetronQ programowanie to koszt na partię: czas bazowy plus czas na każdą cechę detalu, który zakład ustala sam, a rozbicie ceny i czasu na operacje widać w panelu zakładu. Dzięki temu cenę można podać, zanim technolog napisze program, a obróbka CNC zaczyna się od zatwierdzonej wyceny.

Monitorowanie procesu obróbki i przyszłość CNC

Monitorowanie procesu obróbki zamyka pętlę między CAM a maszyną: dane z obrabiarki o obciążeniu, czasie i stanach pracy wracają do technologa i pozwalają poprawić kolejne programy. Standardem odczytu danych ze sterowań jest MTConnect, a dla nowszych maszyn interfejs OPC UA w ramach inicjatywy umati.

Wymianę danych może kiedyś zmienić STEP-NC (ISO 14649 i ISO 10303-238), który zamiast samych ruchów osi przekazuje maszynie geometrię, cechy i operacje. Na razie to standard w fazie rozwoju i pokazów, a codziennym językiem warsztatu pozostaje kod G według ISO 6983. Rynek rośnie: według CIMdata wydatki użytkowników na oprogramowanie CAM wyniosły w 2025 roku 3,1 mld USD, a w 2026 roku mają sięgnąć 3,4 mld USD.

Photo from Unsplash

Jak wybrać oprogramowanie CAM: lista kontrolna

Oprogramowanie CAM i całe rozwiązania CAD CAM wybiera się pod park maszynowy i typowe detale, a nie pod listę funkcji. Najpierw sprawdź, czy są gotowe postprocesory do twoich maszyn i sterowań, potem z jakim CAD system współpracuje, jak symuluje kod G i kto w Polsce zapewni szkolenie oraz wsparcie po wdrożeniu.

• Postprocesory. Gotowe i sprawdzone dla każdej pary maszyna i sterowanie, najlepiej certyfikowane przez producenta obrabiarki.
• CAD i pliki. Zintegrowany z twoim CAD albo pewny import STEP od klientów.
• Symulacja. Najlepiej na kodzie G, z modelem maszyny i uchwytów.
• Strategie. Ścieżki adaptacyjne, 3+2 i 5 osi tylko wtedy, gdy masz takie detale.
• Licencja. Wieczysta czy subskrypcja, na stanowisko czy sieciowa, ile kosztuje roczne utrzymanie.
• Wsparcie. Lokalny dystrybutor, szkolenia po polsku, społeczność użytkowników.

Przed zakupem przeprogramuj w wersji testowej dwa własne, trudne detale i porównaj czas programowania oraz czas cyklu z obecną metodą. Dopiero taki test pokazuje, ile system realnie da zakładowi.

CAM software: słowniczek angielskich pojęć

Większość programów CAM ma angielskie menu, dokumentację i fora, więc warto znać kilka pojęć. CAM software to oprogramowanie CAM, a cam system to cały system CAM z modułami i postprocesorami; cam tools oznaczają narzędzia w bibliotece programu albo ogólnie funkcje programu.

Najczęstsze pytania o programy CAM

Czym jest oprogramowanie CAM i do czego służy?

To program, który na podstawie modelu albo rysunku detalu planuje obróbkę: dobiera narzędzia, generuje ścieżki, sprawdza je w symulacji i przez postprocesor zapisuje w kodzie G dla konkretnej maszyny. Oprogramowanie CAM skraca programowanie złożonych detali i zmniejsza ryzyko kolizji w porównaniu z pisaniem programu ręcznie.

Jakie są główne funkcje oprogramowania CAM?

Strategie frezowania 2,5D, 3D, 3+2 i 5-osiowego, toczenie i tokarko-frezowanie, obróbka drutem, biblioteki narzędzi, symulacja obróbki i postprocesory. Lepsze systemy dokładają ścieżki adaptacyjne, rozpoznawanie cech, symulację całej maszyny na kodzie G i automatyczne propozycje operacji, w tym oparte na sztucznej inteligencji.

Czym różnią się programy CAM od oprogramowania CAD CAM?

Programy CAM zajmują się tylko technologią i wczytują gotowe modele, a oprogramowanie CAD CAM łączy projektowanie z technologią w jednym środowisku. W pakiecie CAD CAM zmiana modelu aktualizuje ścieżki, więc najlepiej pasuje firmom, które projektują i wykonują; zakłady usługowe częściej wybierają samodzielny system CAM.

Czy istnieje darmowy program CAD i CAM do zastosowań firmowych?

Tak, ale praktycznie jeden: FreeCAD z modułem CAM, udostępniany bezpłatnie także do zastosowań komercyjnych. Fusion dla użytku osobistego, wersje edukacyjne komercyjnych systemów oraz Onshape Free są bezpłatne tylko do nauki albo projektów niekomercyjnych, więc zakład obróbki nie może na nich legalnie realizować zleceń.

Jak wyglądają licencje SolidCAM i czy SolidCam jest kompatybilny z oprogramowaniem CAD?

SolidCAM sprzedaje licencje modułowe: wieczystą na stanowisko albo sieciową oraz terminową na 12 miesięcy, z kluczem sprzętowym lub programowym i roczną subskrypcją serwisową. Program działa wewnątrz SOLIDWORKS i Solid Edge, a jako InventorCAM w Autodesk Inventor, więc jest kompatybilny z oprogramowaniem CAD tych producentów.

Czym hyperMILL wyróżnia się na tle innych systemów CAM?

hyperMILL firmy OPEN MIND jest ceniony przede wszystkim za obróbkę 5-osiową i pakiet MAXX Machining, który obejmuje wydajną obróbkę zgrubną, wykańczanie frezami beczkowymi i 5-osiowe wiercenie po spirali. Działa samodzielnie z własnym CAD albo wewnątrz SOLIDWORKS i Inventora, więc pasuje zarówno do narzędziowni, jak i producentów.

Jakie korzyści z korzystania z zaawansowanego oprogramowania CAD CAM przy dużej złożoności projektów?

Im większa złożoność projektów, tym więcej daje zaawansowane oprogramowanie CAD CAM: obróbka 5-osiowa zmniejsza liczbę zamocowań, symulacja na kodzie G wykrywa kolizje przed uruchomieniem maszyny, a rozpoznawanie cech skraca programowanie. Przy prostych detalach te same funkcje rzadko zwracają koszt licencji.

Jak CAM wpływa na wydajność maszyn CNC?

Bezpośrednio: maszyna nie stoi, gdy powstaje program, ścieżki adaptacyjne skracają obróbkę zgrubną, a symulacja ogranicza przestoje po kolizjach. Wydajność maszyn CNC rośnie najbardziej przy detalach 3D i seriach powtarzalnych, a monitorowanie procesu obróbki pozwala poprawiać kolejne programy na podstawie danych z maszyny.
