机械加工工艺卡：内容、模板与示例

机械加工工艺过程卡片（简称工艺卡）是按工序逐一描述零件加工过程的文件：工序号和工序名称、工作地（机床）、工装夹具，以及准备与终结时间和单件时间。车间依据它加工零件，报价和成本核算部门依据它计算成本。

一份编制良好的工艺卡，是从图纸到成品零件的最短路径。本指南说明工艺卡是什么、与其他工艺文件有何区别、应包含哪些内容、如何填写，以及它如何转化为零件价格。文末提供免费的XLSX和PDF模板，以及一根阶梯轴的完整填写示例。

什么是工艺卡

工艺卡是机加工车间最基本的工艺文件。它按加工顺序列出各道工序，并注明每道工序的工作地、所需的专用工装和刀具，以及工时定额。一张工艺卡对应一个零件（或一个部件）和一个图纸版本，同时服务于三个部门：生产、计划和成本核算。

工艺卡关注的是"做什么"和"在哪里做"，而不是每一个刀具动作"怎么做"。计划员用它安排机床负荷，采购用它订购毛坯和刀具，核算人员用它计算工时，最后还要用它结算订单。所以好的工艺卡应当简短、明确，并始终与最新图纸版本一致。它还能让人在投产之前比较同一零件的两种加工路线。

工艺卡、工艺路线与零件工艺规程

在实际工作中，"工艺过程卡片""工艺卡"和ERP系统里的"工艺路线"通常指同一份文件。简单零件只需一张卡；复杂产品则有一套零件工艺卡，外加一张单独的装配工艺卡。工艺卡是产品制造方法的正式记录，设计变更时各部门都以它为准。

工艺卡背后的加工过程

每张工艺卡记录一个过程。零件的机械加工过程分为工序、安装和工步，工艺卡在工序层面展示它。详细的加工过程（细到每个工步和走刀）要先设计好，工艺卡只是它的简明摘要。从粗加工到精加工的各个加工阶段及其在工艺中的位置，见我们的切削加工基础指南。本文聚焦于文件本身。

工艺文件：工艺卡及其他文件

工艺文件是规定产品如何制造的一整套文件，从毛坯、各道工序一直到检验。它与设计文件互为补充：图纸说明零件应当是什么样，工艺卡说明怎样把它做出来。一个企业使用哪些文件，主要取决于生产批量。

每份文件都有自己的编号、版本和负责人。工序卡片展开工艺卡中的一行，检验卡片描述验收，工时定额卡说明两列时间数字的来历。装配产品还有一张装配工艺卡，规定零件的连接顺序。在中国，机械行业标准JB/T 9165.2规定了工艺过程卡片和工序卡片等工艺规程的格式。

设计文件与工艺文件

两者经常被混淆。设计文件由设计部门编制：图纸、明细表、技术要求。工艺文件由工艺部门以设计文件为依据编制，回答的是"在这家工厂里如何制造该产品"。因此，同一张图纸在两家工厂可能有两条不同的工艺路线，因为每条路线都对应工厂实际拥有的设备。

工艺卡的类型

工艺卡的类型取决于批量。单件小批生产中使用简化的工艺卡，工序描述稍详细一些，有时附简图，可以代替单独的工序卡片。成批和大量生产中，工艺卡只列出工序顺序，每道复杂工序另有工序卡片。装配有自己的工艺卡，其中用装配工位代替机床，并规定连接顺序、拧紧力矩、零部件消耗和每一步后的检验。

工艺文件为什么关系到产品质量

重复订单最能体现好文件的价值。如果怎样加工某个零件的知识只存在于操作工的脑子里，每一次人员变动都可能带来不同的结果。及时更新、内容完整、清晰易读的工艺文件直接决定产品质量，也决定偏差是在首件检验时被发现，还是被客户发现。ISO 9001要求在受控条件下进行生产，包括提供规定所需开展活动的成文信息，而工艺卡就是这种信息最简单的形式。

工艺卡包含哪些内容

各企业的表格格式不同，但栏目几乎总是相同的。一张工艺卡应包含：

• 表头：零件名称和图号、图纸版本、工艺卡编号和版本；
• 材料与毛坯：材料牌号（如45钢）、毛坯形式和尺寸（棒料 Ø45 × 185 mm）、质量；
• 批量（$n$），因为每件分摊的准备时间取决于它；
• 工序号：通常按10、20、30……编号，以便插入新工序而不必全部重新编号；
• 工序名称和简要的加工内容；
• 工作地或机床及车间；
• 工装与刀具：卡盘、夹具、专用刀具、量规；
• 时间：每批的准备与终结时间 $T_{zz}$ 和每件的单件时间 $t_d$；
• 备注：外协、热处理、检验要求；
• 签署：编制、审核、批准、日期。

这些信息同时服务于生产（做什么、在哪做）、计划（做多少、何时做）和核算（花多少钱）。因此企业内所有工艺卡都应使用相同的栏目，并且便于检索。

工艺卡中的工时定额：准备与终结时间和单件时间

工艺卡中的时间来自工时定额。单件时间适用于每一件，由基本时间、辅助时间以及布置工作地与休息时间组成：

$$t_d = t_j + t_f + t_b$$

其中：

• $t_j$ - 基本时间，即刀具切除材料的时间 [min]，
• $t_f$ - 辅助时间：装夹、测量、快速移动 [min]，
• $t_b$ - 布置工作地、休息和生理需要时间 [min]。

整批的工时定额等于准备与终结时间加上全部零件的单件时间：

$$T = T_{zz} + n \cdot t_d$$

其中：

• $T_{zz}$ - 每批的准备与终结时间 [min]，
• $n$ - 批量（件数），
• $t_d$ - 单件时间 [min]。

车削或铣削的基本时间由刀具行程、进给量和转速决定；要快速核对某种材料的转速和进给，可以使用我们的切削参数计算器。

工艺卡中的工序与作业指导

工艺卡的基本单元是工序，即在一个工作地上完成的全部工作。各个工步只在工序卡片中详细描述，工艺卡则为每道工序写一行，注明时间和工作地。如果某道工序需要操作工凭经验无法掌握的细节，就附上一份作业指导：装夹简图、刀具和切削用量。成批生产中，每道工序有很大一部分时间是辅助操作而不是切削，这正是单件时间所反映的内容。

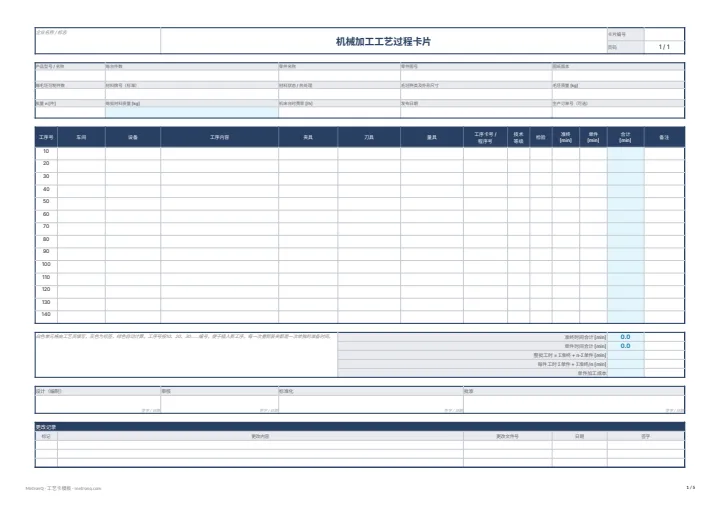

工艺卡模板免费下载

我们准备了两种格式的模板，无需留邮箱：

• 工艺卡模板 XLSX：参照JB/T 9165.2格式的机械加工工艺过程卡片，含完整表头（产品、零件、图号及版本、材料牌号、毛坯、批量）、夹具、刀具、量具分栏并含工序卡号/程序号、技术等级和检验点的工序表、准终和单件工时自动汇总、整批工时和单件成本、签署栏和更改记录；文件中还包括带工序简图区和基本时间计算的工序卡片、阶梯轴填写示例和填写说明；
• 工艺卡模板 PDF：同样的表格，可在A4纸上打印并在机床旁手工填写。

模板包含上述全部栏目和签署栏。如果企业有自己的格式，可以把它作为起点：栏目可以增加，但不要删去准备与终结时间和单件时间，因为正是这两列把工艺卡和成本联系起来。

工艺卡示例：阶梯轴

下面是一根45钢阶梯轴的完整工艺卡。毛坯为 Ø45 mm 棒料，批量 $n = 50$ 件，轴承位公差为h6、表面粗糙度为 $\mathrm{Ra}\ 0.8$ µm，因此工艺中包含磨削。

这张工艺卡几乎说明了一切：零件经过五个工作地和一道外协，车床上的几次安装每批共需95分钟准备时间，一件需要22分钟。这根轴的完整工艺过程（含工步和切削用量）见另一篇文章。对计划员来说，它也是一份现成的清单：第40道工序意味着一段外协间隔，必须排进计划。这类轴的各台阶如何车削、轴颈表面质量取决于什么，见我们关于纵向车削的指南。

Photo from Unsplash

如何一步步编制工艺卡

编制工艺卡不是从表格开始，而是从图纸开始。各步骤遵循工艺设计的逻辑，在所有教材中顺序都一样。

1. 分析图纸：材料、尺寸、公差、表面粗糙度、热处理、版本。这一步决定哪些特征是关键的、需要多少成本；严格的公差可能让工时翻倍，详见我们关于公差如何决定加工成本的文章。
2. 选择毛坯：棒料、锻件、铸件或板材，并留出加工余量。
3. 选择定位基准：从哪里测量、在哪里装夹。基准选择不当是后续安装中产生废品最常见的原因。
4. 确定工序顺序：先粗加工，再半精加工，最后精加工；热处理安排在需要消除其变形的工序之前。工序顺序也决定安装次数，而每一次安装都有单独的准备时间。
5. 选择机床和工装：企业内或外协方可用的机床、夹具和刀具。
6. 制定工时定额：每道工序的准备与终结时间和单件时间，可通过计算、查定额表或在类似零件上实测得到。
7. 审批：由第二人审核、签字，并编号和定版。

对于简单零件，有经验的工艺员用不了一个小时；对于安装次数多、外协工序多的零件，则需要几个小时。

填写工艺卡的实用规则

以下规则在机加工企业中行之有效：

• 一道工序对应一个工作地，换机床就是新的工序号；
• 同一台机床上的每次安装单独记录，至少单独给出其准备时间；
• 工序名称以加工方法开头（车、铣、磨），而不是机床名称；
• 外协和热处理也有自己的工序号，即使没有时间；
• 时间以分钟为单位、保留一位小数，以便合计正确。

先填写工序栏，再补充工作地，等顺序确定后最后填写时间。一张工艺卡最好控制在一页之内；如果放不下，说明部分描述应移到工序卡片中。

从工艺卡到零件价格

准备与终结时间和单件时间两列是成本的基础。已知机床台时费率，单件加工成本为：

$$C_d = t_d \cdot r + \frac{T_{zz} \cdot r}{n}$$

其中：

• $C_d$ - 单件加工成本，
• $t_d$ - 全部工序单件时间之和 [min]，
• $T_{zz}$ - 准备与终结时间之和 [min]，
• $r$ - 换算到每分钟的机床台时费率，
• $n$ - 批量（件数）。

对于上面的轴，按简化的统一费率每小时180（每分钟3）计算，50件一批时 $C_d = 22 \cdot 3 + \frac{185 \cdot 3}{50} \approx 77$，而5件一批时约为177。差别完全来自分摊到更少件数上的准备时间。每增加一次安装就多一份准备时间，此外还要加上材料和外协费用。

工艺卡告诉你零件要做多久。MetronQ告诉你它要花多少钱：直接基于3D模型，每次装夹都计入准备时间，并包含材料。工艺员看到成本分解后批准报价。 企业在任何人编写工艺卡之前就能得到这样的成本分解；各方案见价格页。

工艺卡在车间的使用

工艺卡打印出来之后并没有完成使命。计划员用它安排订单队列，仓库用它发放毛坯，工具室用它准备刀具，质检用它准备量具。但前提是工艺卡保持最新：一旦操作工比工艺卡懂得更多，工艺卡就失去了意义。

工艺卡还会回到工艺员手中。生产中的实际工时显示哪些定额过于乐观，修订后的工艺卡能让下一次报价更准确。坚持使用工艺卡，可以把工艺、生产和核算连成闭环，并对计划成本和实际成本进行比较。检验文件质量有个简单的办法：新来的操作工能否仅凭工艺卡把零件做出来？

工艺卡管理：纸质还是软件

维护工艺卡是一项持续的工作：图纸会变，机床会换，工时定额会修正。管理工作包括编号、版本控制、审批流程，以及在产品生产和售后服务的整个周期内保存文件。

很多小企业仍以纸质文件为主。它有优点：总在机床旁边，不需要任何系统。但它的缺点会随时间越来越突出：纸质文件容易与图纸脱节，因为新版本送到了办公室，旧版本却还留在车间。电子文件以唯一可信来源解决了这个问题，而可视化文件（装夹照片、仿真截图）可以代替没人看的文字说明。

生产管理软件：CAPP、ERP与MES

工艺卡相关软件可分为三类。CAPP（计算机辅助工艺设计）系统支持工艺设计本身。ERP系统把工艺路线作为物料主数据的一部分保存，并据此计算产能需求和成本。MES系统在工作地向操作工显示最新的工艺卡，并采集各工序的实际工时，用于修正定额。这样，工艺数据（工艺卡、数控程序、图纸）和生产数据（订单、进度、停机）就保存在一起。

小企业需要MES吗？不一定。当订单多、跨越多个班次和工作地时，可视化和自动化才开始划算。只有几台机床时，一个带版本控制的好表格就够了。关键是工艺卡只有一个来源，而不是用哪个品牌的软件。

Photo from Unsplash

工艺卡的常见错误

无论哪个行业、哪种格式，同样的错误反复出现：

• 没有为每次安装给出准备时间：把零件翻到另一端加工就是一次新的安装、新的基准和新的准备时间；整台车床只写一个准备时间的工艺卡，会低估小批量的成本；
• 毛坯没有留余量：按成品长度下料的棒料无法车端面，没有余量的锻件加工后表面不干净；
• 图纸版本过期：按旧版本编制的工艺卡会造成废品，直到检验才被发现；
• 工序名称含糊：写"加工"而不是"精车轴颈"，操作工和计划员都不知道要做什么；
• 没有检验工序：检验同样占用时间和工作地，应当有自己的工序号。

每个错误都要付出两次代价：一次在生产中，一次在报价中，因为工艺卡同时为两者提供数据。

关于工艺卡的常见问题

什么是机械加工工艺过程卡片？它和工艺过程有什么区别？

工艺卡是规定零件如何制造的文件：按顺序列出工序、工作地、工装与刀具，以及准备与终结时间和单件时间。工艺过程是零件加工本身，工艺卡只是它的简明记录，因此同一个工艺过程可以有几个版本的工艺卡，例如针对不同的机床。

工艺卡和工序卡片有什么区别？

工艺卡在工序层面描述整个过程，每道工序写一行，注明时间和工作地；工序卡片则把一道工序分解为工步，并给出刀具、切削用量和装夹简图。工序卡片主要用于成批和大量生产以及复杂工序，单件小批生产中常由简化的工艺卡代替。

工艺卡由谁编制？

由工艺员编制，因为这需要了解企业的机床和刀具；由工艺部门负责人批准，并在批量生产前由质量部门审核。对于简单零件，有经验的工艺员用不了一个小时就能编好；对于安装次数多、外协工序多的零件，则需要几个小时。

如何从零开始编制工艺卡？最容易遗漏什么？

先分析图纸、选择毛坯，再确定定位基准、工序顺序、机床和工时，最后由第二人审核签字。最常见的遗漏是没有为每次安装单独给出准备时间：把零件翻到另一端加工就是一次新的安装、新的基准和新的准备时间，只写一个准备时间会低估小批量的成本。

工艺卡应包含哪些内容？新零件的工艺卡怎么填写？

零件号和图号、材料和毛坯、批量、工序号和工序名称、工作地、工装、准备与终结时间、单件时间以及签署。上面的XLSX模板会自动汇总时间。填写时先填工序栏，再补充工作地，等工序顺序确定后最后填写时间，整张工艺卡最好控制在一页之内。

工艺卡是强制性的吗？基本工艺文件包括哪些？

法律没有直接规定，但客户和质量管理体系会要求，例如ISO 9001中关于受控生产的要求。基本工艺文件包括工艺过程卡片、工序卡片、检验卡片、材料定额和工时定额卡。所有这些文件都以零件图为依据，数控机床上的工序还需要数控程序。

纸质还是软件：管理工艺卡用哪种更好？

只有几台机床时，一个带版本控制的表格就够了。订单多、图纸经常变更时，只保留一个最新版本的系统比纸质文件更可靠，因为纸质文件容易与图纸脱节：新版本送到了办公室，旧版本却还留在车间。关键是工艺卡只有一个来源，而不是用哪个品牌的软件。

工艺文件如何影响产品质量？

影响是直接的：按同一张工艺卡加工同一个零件，无论哪个操作工、哪个班次，结果都可重复。如果加工知识只存在于操作工的脑子里，每次人员变动都可能带来不同的结果。及时更新、内容完整、清晰易读的文件还决定偏差是在首件检验时被发现，还是被客户发现。
